Ръководство: Поставяне на плексигласов прозорец на кутия CM Storm Scout

Кутия Cooler Master Scout

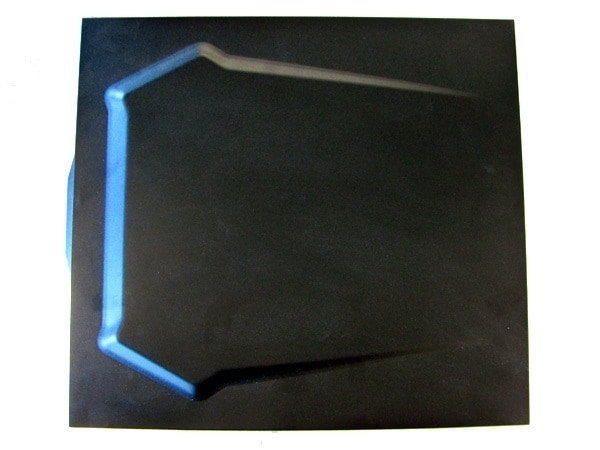

Знаете ли, че кутиите на Cooler Master CM Storm, Sniper и Scout имат странични панели, които са взаимозаменяеми.Можете да сменяте десния панел на лявата страна и обратно. Обикновено Scout идва с плексигласов прозорец, но Cooler Master ми е пратил без плексигласов прозорец.Това е една чудесна възможност да ви покажем как да направите свои собствен window мод. Също така ще ви покажем как да си промените fan grill (решетка за вентилатор) също.

Необходими инструменти и продукти:

  • Хартиено тиксо
  • Линия
  • Химикалка или молив
  • Роторен инструмент (дремел)
  • Прободен трион (Зеге) с 18 TPI нож за рязане на метал
  • Център
  • Винтоверт или настолна бормашина
  • WD40
  • Боркорона 4.5 inch
  • Дъска от дърво най-малко с дебелина 2 ich ( 5 см ) , за полагане под панела, докато режете отвора за вентилатора
  • Полуобла пила
  • Цветен плексиглас с размер 24×24
  • Двойназалепваща прозрачна лента Scotch #4010 clear mounting tape
  • Свредло 1 / 4 (6 mm)
  • Спреи черен мат
  • Малка четка
  • 2x 120mm вентилатора, Cooler Master R4 Model # R4-L2R-20CR-GP. The CFM is 69-90CFM and 19-30dBA.
  • Самонарезни винтове 8x #10 5/8 Black cooling fan screws



В това ръководство използвам кутия CM Storm Scout.

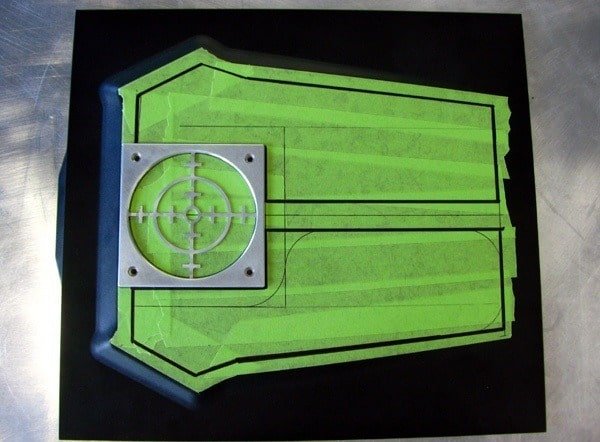

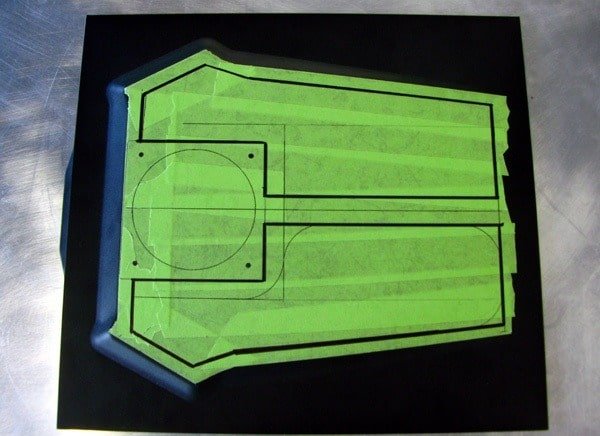

Залепвам хартиеното тиксо на капака, така че да мога да направя новия дизаин на плексигласовия прозорец.За да се допълни кутия CM Storm на военна тема слагам fan grill Targeted” 120mm machined aluminum fan grill .



Преди рязането на прозореца, с помощта на боркорана 4.5 изрежете отвора за вентилатора. Трябва да използвате боркорна Bi-Metal за бормашина или настолна бормашина за направа на отвори за охлаждащи вентилатори в пластмасови и метални материали.



Избрал съм да използвам настолна бормашина с боркорона 4.5 и дъска с дебелина 2 ich ( 5 см ) сложена под панела. Можете също да използвате бормашина с панел позициониран над празен кашон.

Пръснете с WD40 върху материала преди да режете отвора.

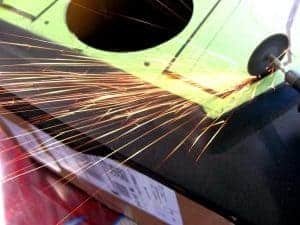

Направете първоначалния разрез с дремела след това земете зегето и изрежете панела.



Използвайте зегето с биметални ножчета 18 TPI за изрязване на панела.

Използвайте центъра за да отбележите местата за монтажните винтове.

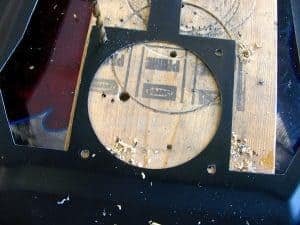

След като прозореца в изрязан, пробите с свредло 1 / 4 (6 mm) отворите за винтовете.

Прозорецът е изрязан и завършен.

Голата стомана след изрязването на панела боядисвам с матов черен емайл, вместо да използвам U-channel window molding .

Тук изрязвам отвора за 120мм вентилатора в плексигласа.

За да закрепим плексигласа изплозвам двойназалепваща прозрачна лента Scotch #4010 clear tape .

Залепете тиксото по краищата на панела.

Червения прозрачен плексиглас изглежда страхотно с матова черна боя на панела.

Тъй като грила “ Targeted “ е гол алуминий, той се нуждае от черна боя и подготовка, преди да мога да го боядисам. Трябва да шкуркам повърхността на алуминийя първо с червена шкурка Scotch Brite (320) , след това избърсвам грила с микрофибърна кърпа.

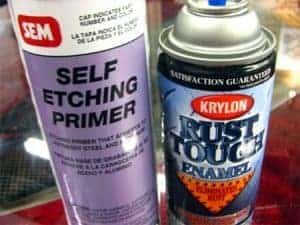

Използвам SEM марка „грунд“, тъй като осигурява най-добрата адхезия към голи метални повърхности и избрах черна боя с емайл като „RUST TOUGH“ от Krylon.

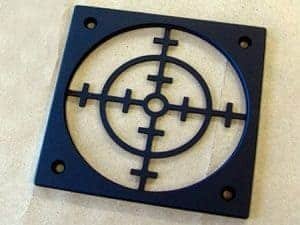

Оставете боята да изсъхне за 24 часа.

Сложен грила на страничния панел.

Не сме сложили новите охлаждащи вентилатори на Cooler Master R4 120mm на страничния панел и модифицирания преден панел.

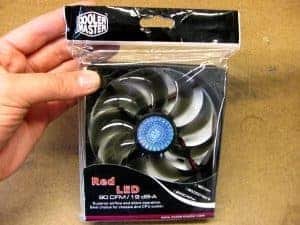

Ето и вентилатора Cooler Master R4-L2R-20CR-GP.

В допълнение към прозореца, ще сложим и друг fan grill (решетка за вентилатор) Targeted” 120mm machined aluminum fan grill на предния панел.

Изрежете с дремела фабричната рамка.

Следващата стъпка е премахване на оставащата пластмаса по ръбовете.

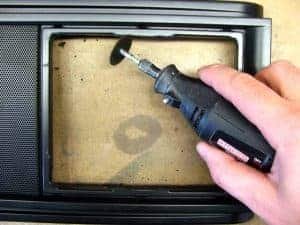

Можете да използвате облата страна на пилата или диск за дремел за почистване на краищата на пластмасата.

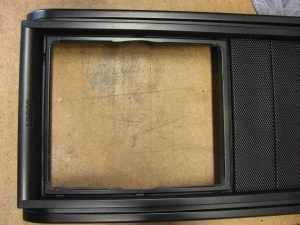

Резултатата след почистване на краищата на пластмасовата рамка.

Използвайте свредло с размер 1 / 4 (6 mm), за пробиване на монтажните отвори в заводската мрежа.

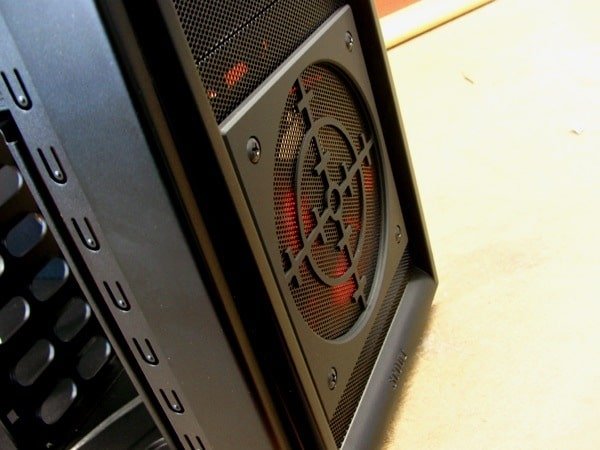

Грилът изглежда така, сякаш е бил сложен фабрично.



Кутия Cooler Master Scout

Крайният резултат.

Източник: casemodblog.com
