Модификация на фабричния 120mm вентилатор.





alt



















Просторният интериор на Cooler Master’s 840 ATCS има място за водно охлаждане, така и за въздушно охлаждане за PC ентусиасти.Ще намерите няколко отзиви за Cooler Master 840 в Google.Ето един проект “District 9″ case mod. Докато анализирах кутията, забелязах, че имало достатъчно пространство до дънната платка за модификация на вентилатор до 140mm с минимални изменения за по-нататъшното ми изпълнение.



Ще споделя всички стъпки, извършени в процеса на ъпгрейд на кутия Cooler Master 840 със сток вентилатор 120mm до 140 mm.





Необходими продукти:



Необходими инструменти:

  • Роторен инструмент (дремел)
  • Диск за метал
  • Прободен трион с 18 TPI нож за рязане на метал
  • Бормашина с 1 / 4 инч. (6 mm) бургия
  • Полуобла пила
  • Център
  • Маркер за отбелязване на мрежата
  • Ножици за метал за рязане на мрежата
  • Спрей против окисляване
  • Маска

alt

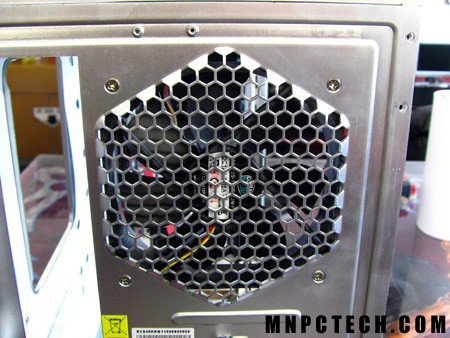

Задния фабричен 120mm вентилатор на Cooler Master 840 ATCS.

alt
































Местоположението на 140 мм вентилатора трябва да се разположи по ръба на задния отвор. Използвайте тази снимка като база за сравнение.

alt

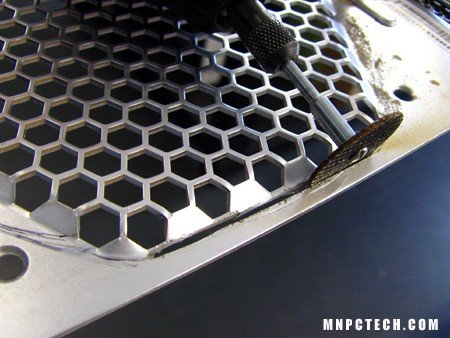

Направете първоначалния разрез с дремела преди да използвате прободния трион.

alt

































Използвайте прободния трион с 18 TPI нож за рязане на метал. Оставете най-малко 1 / 8 (3.2 mm) от материала,останал от дясната страна на панела за отваряне на I / O щит.

alt

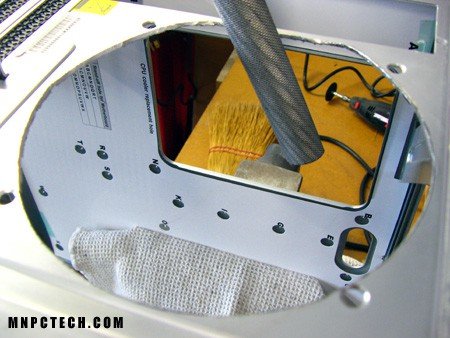

След като направите кръговия разрез, ползвайте полуобла пила да загладите ръбовете.

alt

































Отвора за вентилатор е почистен, следващата стъпка е пробиване монтажни отвори за 140 mm вентилатор.

alt

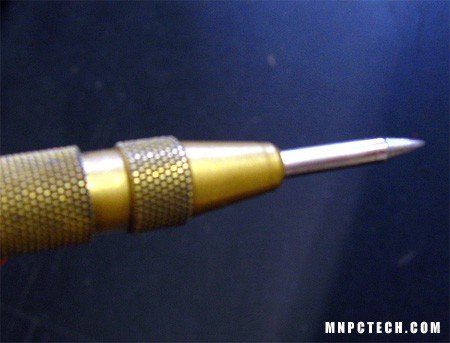

Използвам този център да отбележа, къде ще бъдат пробити отворите. След като вентилатора се позиционира правилно,натиснете силно, докато заострените краища щракнат и да се създаде вдлъбнатина.

alt

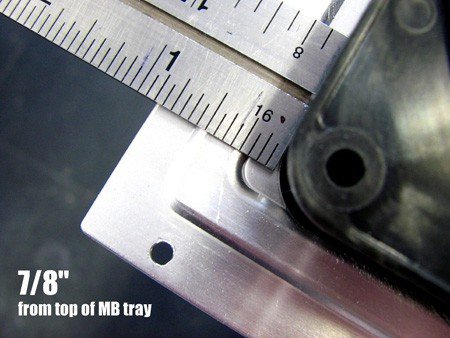

140mm вентилатор се намира на 7/8 (22 mm) от горната част на дънната платка.

alt

































Поставете центъра във всяка една от монтажните отвори на вентилатора.

alt

































Използвайте 1 / 4 (6 mm) малък размер бургия да пробиете монтажните отвори.

alt

































Гумичките Vibration dampening fan grommets.

alt

































Монтирани гумичките на отворите.

alt

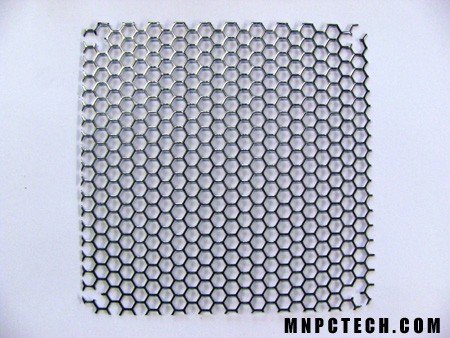

Мрежата Honeycomb Modders Mesh.

alt

































Сложете 140mm вентилатор на мрежата и очертайте с маркера.

alt

































Премахнете една малка част от мрежата около монтажните отвори за винтовете.

alt

































Мрежата е обикновена стомана.Трябва или да се боядиса, или защити повърхността за да не се окислява.

alt

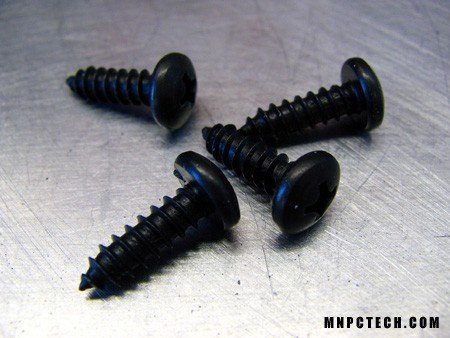

4x Винта с размер 10 х 5 / 8 (16 mm).

alt

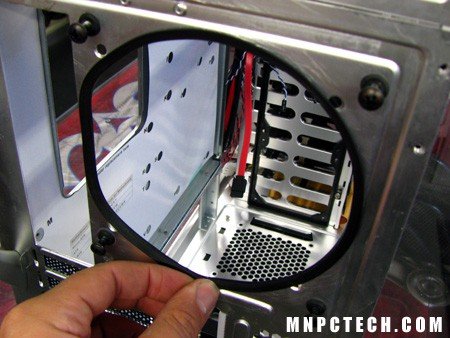

Сложете уплътнението на отвора.

alt































alt

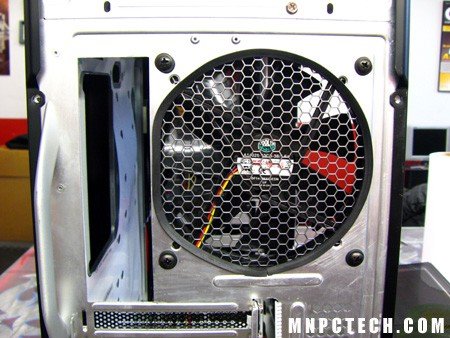

Крайният резултат.



Източник: casemodblog.com
